导读

外文零件图纸上的微小注释与公差表往往决定加工质量。以四页真实机械图纸为例，看看如何准确翻译 PDF 小字、公差与标题栏，顺畅推进跨国工程沟通。

关键词：工程图纸翻译, PDF图纸小字, 机械图纸公差表, 标题栏翻译, 外贸工程沟通

在跨国机械制造与零部件采购中，工程师与采购人员经常需要阅读海外客户发来的 PDF 图纸。图面边角的加工要求、公差表和标题栏往往决定着报价核算与加工细节。一旦生僻缩写被误解，跨语言沟通就会耗费额外时间。

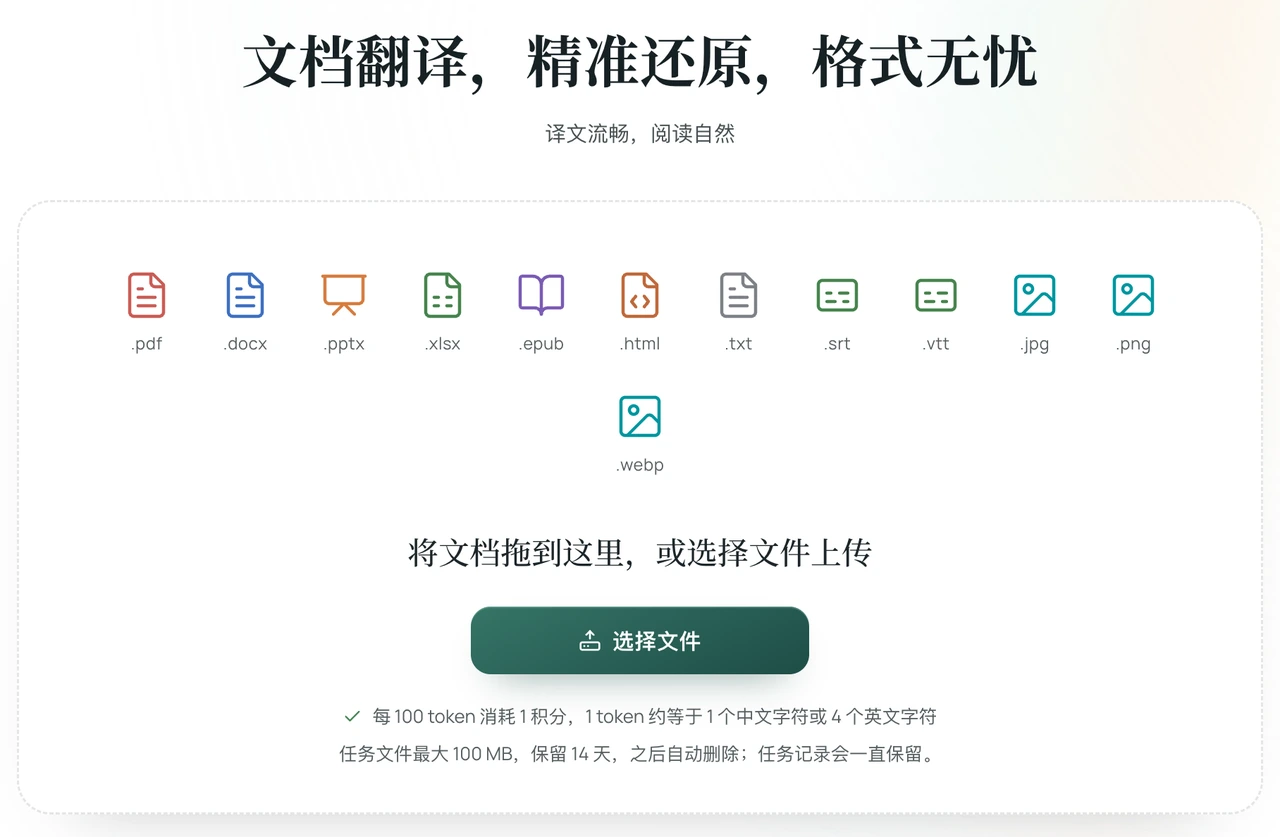

使用意扣（Equalang）翻译工程图纸 PDF 时，图纸边角的微小注释、公差表格和标题栏能够直接在对应位置完成翻译，帮助工程师快速读懂加工要求。

我们以加拿大工程设计公司 Applied Kinetics 公开的一份滑架支架（Slide Carriage Bracket）四页图纸为例。我们团队曾拿这份图纸在几款常用工具中做过实际尝试，下面顺着图纸各个区域，看看它们的真实呈现效果。

整页概览：保持工程图宏观布局与图元位置

工程图纸的阅读首先依赖整页宏观布局。图面不仅包含装配投影和零件结构，还布满了引线气泡序号、右上角物料清单（BOM）以及右下角的技术要求与标题栏。如果翻译破坏了图文位置对应，工程师在核对零件时就会迷失方向。

从整页宏观层面来看，不同工具的排版呈现各有特点：

Google 样本：图纸左上方带有机器翻译标识；右上角物料清单与右下角注释完成文字替换，但图纸线条放大后呈现出明显的栅格化特征（原本平滑清晰的线条在放大后能看到明显的锯齿和毛边，类似被压缩成了一张普通图片）。

沉浸式翻译样本：该结果仅留存了第 1 页右下角技术要求与标题栏区域的局部视图（不涉及整页其他区域）。在留存的画面中，公差与技术说明文字缩聚成极微小的短线字符，标题栏公司名称则明显放大并溢出单元格。

意扣（Equalang）译件：两幅装配投影、引线气泡序号、右上角物料清单与右下角技术要求均在原始坐标区域完成翻译，矢量线条保持清晰，图面整体排版未出现散乱。

在北美及英制机械图纸中，标题栏上方常有一组未注公差表，根据尺寸数值的小数点位数来规定加工公差：

这里的 DEC. 是英语「Decimals」（小数位）的工程简写。该表规定：两位小数尺寸的公差为 ±0.01 英寸，三位小数为 ±0.005 英寸，四位小数为 ±0.0005 英寸。

在实际对比中，这类工程缩写的处理结果差异明显：

DeepL 样本：2 PLACE DEC. 被译为「2 地点 12月」，3 PLACE DEC. 保持英文原文未翻译，4 PLACE DEC. 显示为「4 位数」；缩写 DEC. 被误当作日历月份（December）直译。

Google 样本：表格内容被直接按日期解读，出现了「12月2日」和「12月3日」，4 PLACE DEC. 则显示为「4 地点 12 月」，失去了公差表的实际工程含义。

沉浸式翻译样本：表格网格虽然保留，但单元格内的文字与数值过于细小微弱，难以辨认具体字符；从该样图无法判断 DEC. 是否被合理解译，整体可读性较弱。

意扣（Equalang）译件：这几行被对应转换为「两位小数」、「三位小数」和「四位小数」，分数项显示为「分数」，数值 ±0.01、±0.005 与 ±0.0005 完整保留在对应行内。工艺员能直接看懂公差要求，无需去猜缩写含义。

在这份样图中，尺寸数值沿用了原图的英寸（INCHES）设定，例如 ±0.01 等公差数值保持原样，并未折算为公制毫米。阅读时需要结合图面原本标注的度量衡来理解。

图纸上的技术要求（Notes）直接指导下料与车间加工。在样图第 1 页的技术要求栏中，包含了螺纹等级、倒角去毛刺、焊接要求及孔加工等多项常规注释：

这些技术说明字号很小，如果排版时文字变长或位置偏移，容易发生跨格遮挡或断行混乱。对比各工具在同一区域的呈现效果（为完整呈现扩展出的文字，DeepL 样本裁切范围纵向略大）：

DeepL 样本：保留了英制与公制螺纹等级 UN 2A 级和 2B 级、ISO 6H/6g 级 以及「去除毛刺」的表述；但行内文字越过了原始单元格边界，全周焊接说明出现跨格换行，孔加工说明 STD. TWIST DRILL 被断开为「标准螺旋」与单独成行的「钻」。

Google 样本：螺纹标准显示为「所有帝国线 / 联合国2A类和2B类」以及「所有螺纹均为公制 / ISO 6H/6g级」；倒角与去毛刺要求得以保留；焊接说明被切分成连续多行短字，右侧表格表头则显示为「宽容」。

意扣（Equalang）译件：英制与公制螺纹等级对应为「所有英制螺纹 UN 2A & 2B级」和「ISO公差等级6H/6g 所有公制螺纹」；「去毛刺倒角 0.02×45°」、「去除毛刺」与「标准麻花钻」均完整呈现；焊接注释收拢在引线旁，各项文字规整保留在各单元格内。

图纸右下角的标题栏集中了零件名称、设计单位、项目代码与图纸版本等关键工程管理信息。对比各工具在第 1 页标题栏及右下区域的呈现效果：

DeepL 样本：设计公司名称保留英文 Applied Kinetics，副标题译为「专业工程与设计服务」；但多个字段内容挤入相邻区域——项目编号 1234 被挤入上方「客户」格内，顾客与项目名称合并到同一栏，底栏项目代码与图纸编号标签挤压堆叠，图号 M0003 末端跨过右侧边线，底栏字段文字出现跨界。
